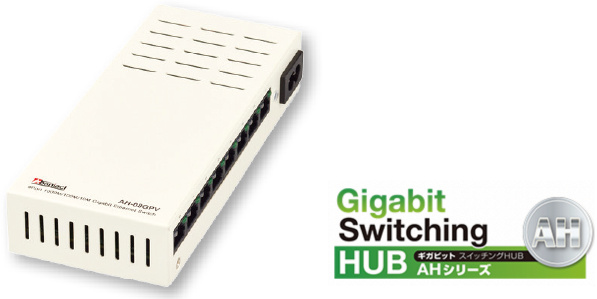

ギガスイッチングHUB
ベースマウント専用
-
情報盤の設置に最適な筐体設計。
上下左右に付け替え可能な取り付け金具により、
情報盤のサイズと収納機器に合わせて
柔軟な機器レイアウトが可能。

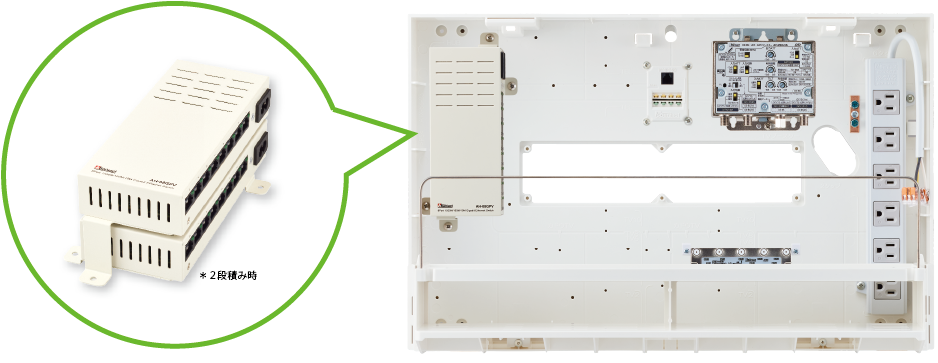

新登場の縦型タイプは、２段積み設置が可能で
すっきり省スペースを実現
基本機能
RJ45、8ポートHUB
1000Mbps/100Mbps/10Mbpsを自動認識、接続端末の速度に合わせて自動設定(オートネゴシエーション機能)
ラインナップ
２段積み設置が可能で、すっきり省スペースを実現。
インターネット必要箇所数に応じて組み換えが可能です。

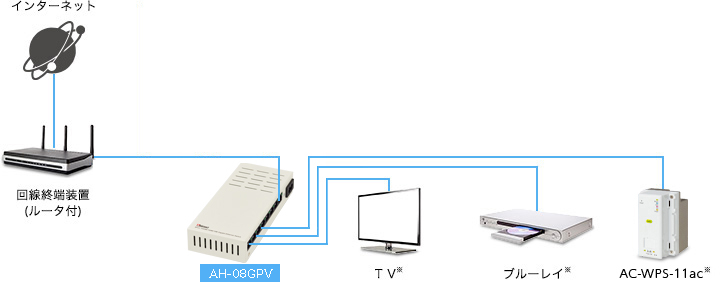

構成例
スペック
※横にスクロールできます。
| 項目＼品番 | AH-08GPV | AH-08GPM-02 | AH-14GPM-01 | |
|---|---|---|---|---|
| サポート規格 | IEEE 802.3ab 1000BASE-T、IEEE 802.3u 100BASE-TX、IEEE 802.3 10BASE-T、IEEE 802.3x Flow Control | |||
| 適合規格 | VCCI ClassB | |||
| インターフェース | 規格 | 1000BASE-T/100BASE-TX/10BASE-T | ||
| ポート | RJ45×8ポート | RJ45×14ポート | ||
| （AutoMDI/MDI-X、オートネゴシエーション） | ||||
| パフォーマンス | アクセス方式 | CSMA/CD | ||
| スイッチングモード | ストア&フォワード | |||
| スイッチング ファブリック |
16Gbps | 28Gbps | ||
| パケットバッファ | 192Kbytes | 384Kbytes | ||
| MACアドレスエントリー | 8000個（最大） | |||
| 透過機能 | BPDU、EAPOL | |||
| マルチキャスト | － | IGMP v1/v2/v3 / MLD v1/v2 | ||
| ステータスLED | Power(緑)×1、Link/Act(緑)×8、 Speed(緑/橙)×8 |
Power(緑)×1、Link/Act(緑)×8、 Speed(緑/橙)×8、マルチキャスト(赤) |
Power(緑)×1、Link/Act(緑)×14、 Speed(緑/橙)×14、 マルチキャスト(赤) |
|
| 電気的仕様 | 定格入力電圧 | AC100V（50/60Hz） | AC100V（50/60Hz） | |
| 最大消費電力 | 3.3W | 6.3W | ||
| PoE給電方式 | － | |||
| PoE給電規格 | － | |||
| PoE給電機能： 装置全体 |
－ | |||
| PoE給電機能： 1ポート |
－ | |||
| 環境条件 | 動作時 | 温度0～50°C、湿度90%以下（結露なきこと） | ||
| 保管時 | 温度－20～70°C、湿度95%以下（結露なきこと） | |||
| 外形 | 寸法（mm） | （W75×D32×H178）mm | （W178×D75×H32）mm | （W290×D75×H32）mm |
| 重量（g） | 430g（取付金具除く） | 482g（取付金具含む） | 721g（取付金具含む） | |
