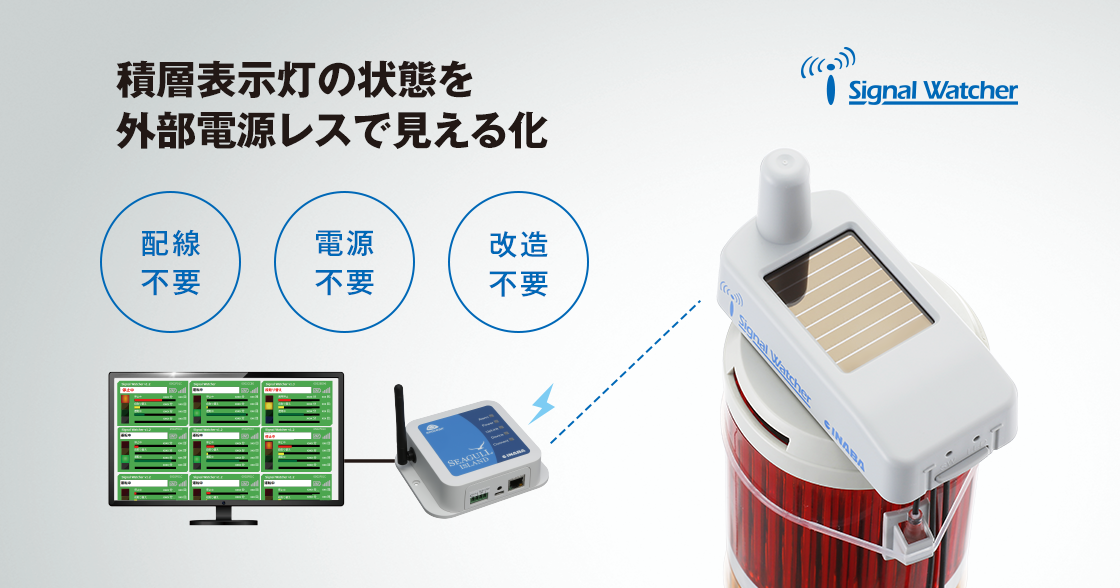

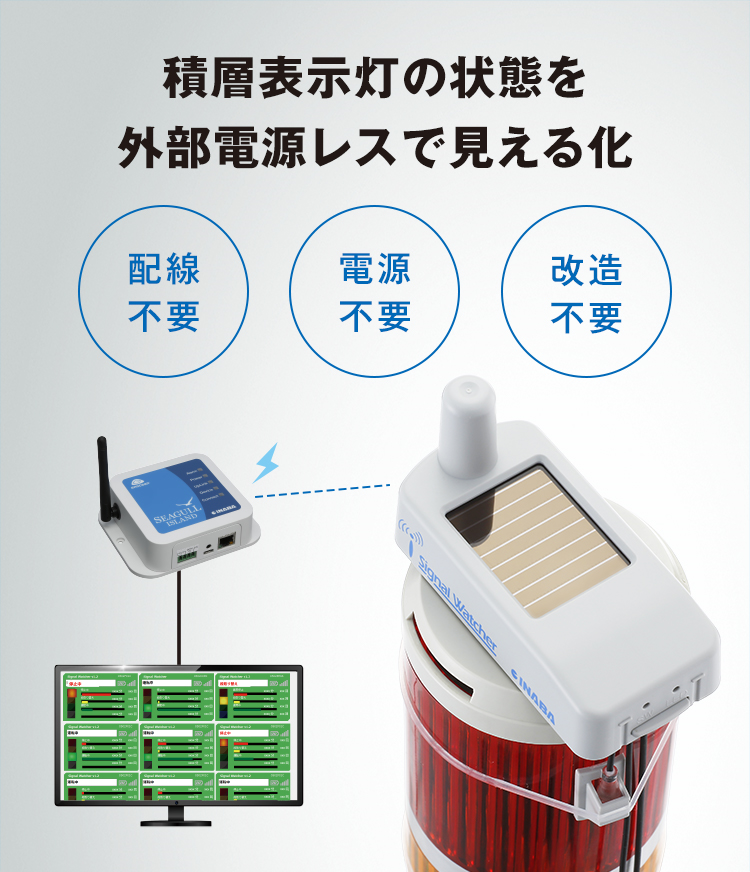

シグナルウォッチャー SE-SW001A

稼動監視等の「装置の見える化」実現!
メーカー問わず各社の積層表示灯に後付けでIoT化

特長

手軽に装置の見える化実現!

導入事例

シグナルウォッチャーは既存の設備に後付けするだけで稼働状況が「見える化」できます。

稼動状態を分析して生産効率の改善に貢献。ガントチャートにすると、稼動率低下の要因が一目瞭然。
定点観測すれば、設備の予兆保全も可能。機械の不調を把握し、早めのメンテナンス。

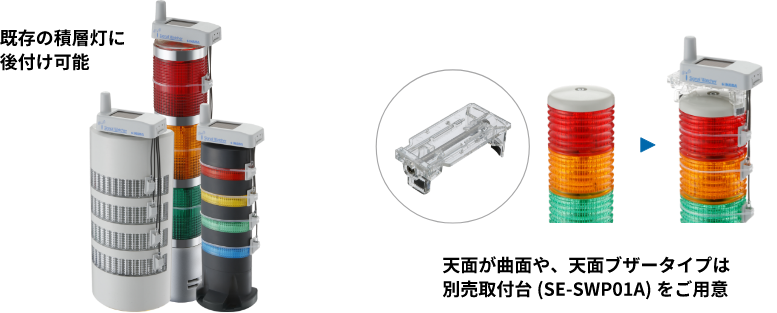

ほぼ全ての表示灯に取り付け可能!

設備を見える化することで、稼働状態を分析して生産効率の改善に貢献します。

既存の表示灯はそのままで、ユニットを後付けするだけで簡単に取り付けられます。
国内外を問わずほとんどの積層表示灯に取り付け可能。

外部電源不要!メンテナンス不要!

電源部には室内用ソーラーパネルを搭載。室内照明下での運用が可能です。 バックアップ用のCR一次電池も搭載しており、ソーラーパネルから充分な給電がない場合でも長期運用が可能です。

※ソーラーパネル動作では、設置場所に一定以上の照度(明るさ)が必要です。

表示灯の多様な点灯パターンに対応

点灯・消灯のみならず、点滅(低速・高速)、瞬時点灯・瞬時消灯も取得可能。最大4灯に対応。

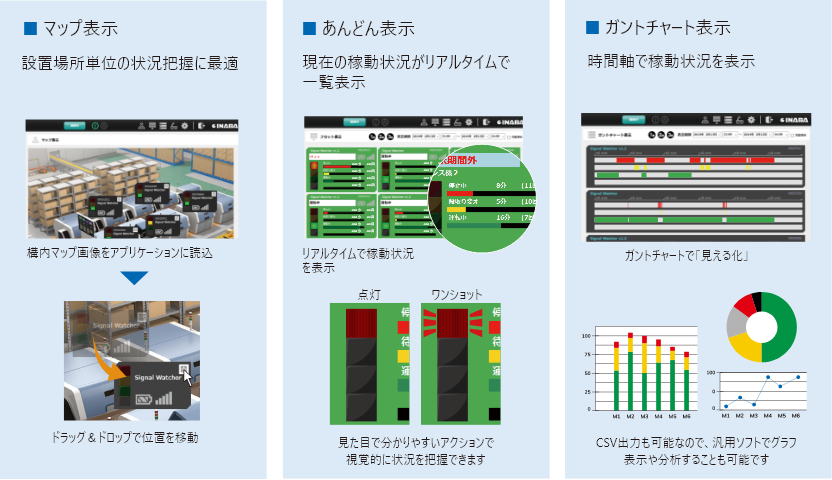

稼働監視を簡単実現するソフトウェア

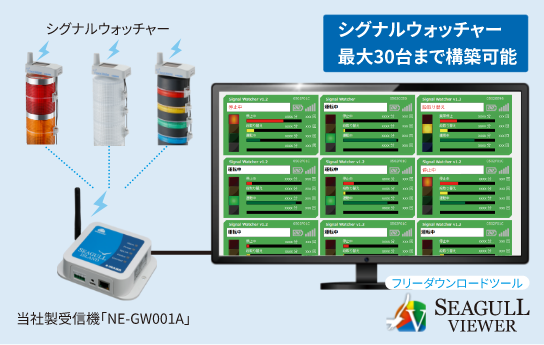

リアルタイムに「見える化」 点灯、消灯、低速点滅、高速点滅、ワンショットといった多様な点滅パターンに対応。 送信機からのデータをリアルタイムに「見える化」。簡単に稼働監視を実現します。
ガントチャートと簡易な「分析機能」を搭載 ガントチャートで稼働率が一目瞭然。点灯(点滅)の積算時間・積算回数といった稼働率分析が可能。 CSV出力すれば、詳細分析する際のデータとしての利用が可能に。
※シグナルウォッチャー用稼働監視ツール Seagull Viewerご使用には、当社製ゲートウェイ「NE-GW001A」が必要です。他のEnOcean受信機ではご使用になれません。

応用アプリケーション

シグナルウォッチャーを使った応用アプリケーションの事例紹介です。

事例紹介「メール送信システム」

積層表示灯の赤ランプ点灯をシグナルウォッチャーで検知し、状態をメールで通知する「メール送信システム」を構築

紹介動画

シグナルウォッチャー

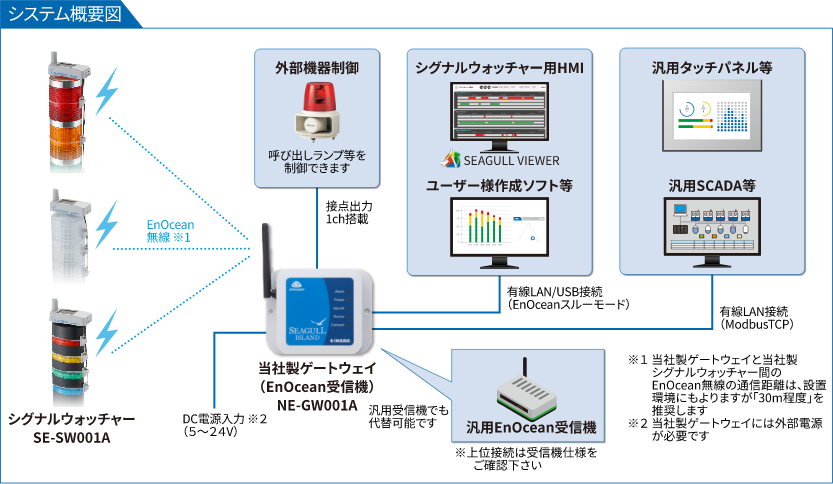

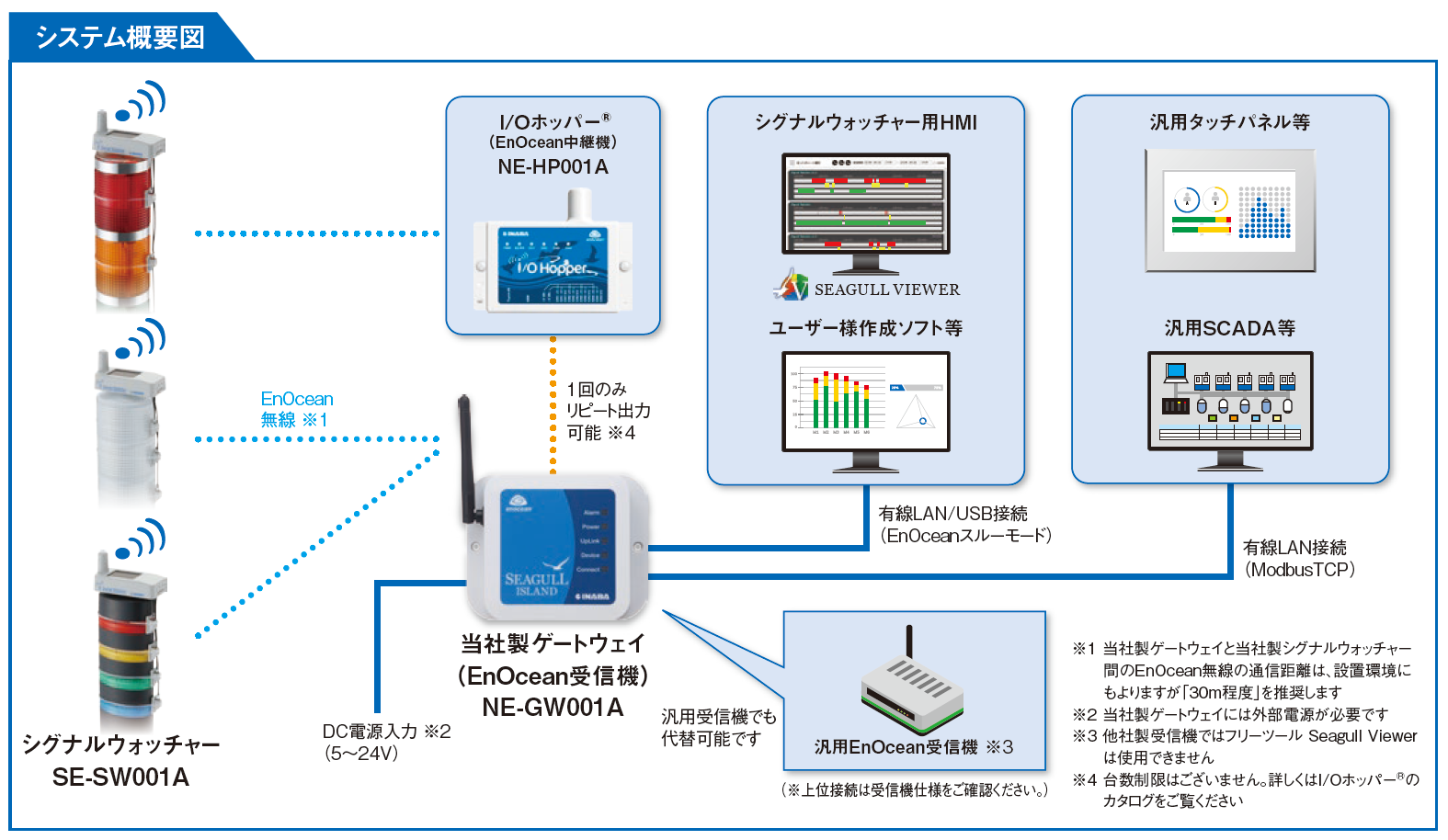

システム構成

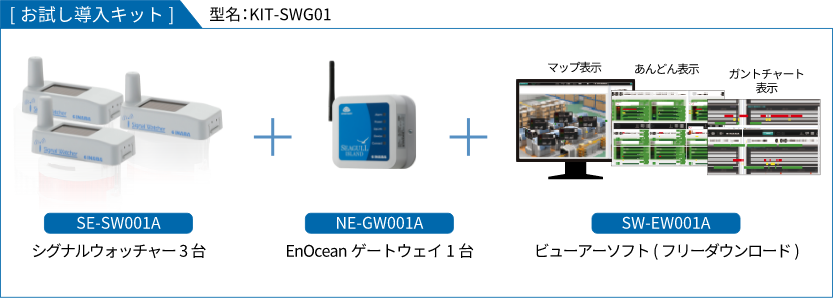

お試し導入キット


連携パートナー SIer

シグナルウォッチャーを用いた工場カイゼンシステムはこちら

凸版印刷株式会社様/これからの現場の未来を創る製造DXソリューション「NAVINECT」


株式会社ゴードーソリューション様 / IoTによる工作機械の見える化システム「Nazca Neo Linka」


株式会社エム・エックス・テクノロジーズ様 / Web型SCADAソフト「InduSoft Web Studio 2020」


仕様

名称 シグナルウォッチャー
型名 SE-SW001A
一般仕様 電源仕様 室内用ソーラーパネルおよび補助電池(CR2032)
動作温度 / 湿度範囲  -10℃~50℃ / 20%~80% RH(結露なきこと)
保存温度 / 湿度範囲 -20℃~60℃ / 20%~95% RH(結露なきこと)
無線部仕様 EnOcean無線 通信方式 :単信方式
通信周波数 :928.35 MHz
変調方式 :FSK
通信速度 :最大125kbps
通信距離 :見通し30 m以上
アンテナ仕様 ヘリカルアンテナ(ANT300)
センサ部仕様 信号灯検出光 赤 / 黄 / 緑 / 青 / 白とそれらの近似色
※発光色の判別機能はなし
感度調整機能  なし( 固定)
センサ入力ch  最大4ch
センサ判定出力 点灯 / 消灯 / 点滅(高速・低速)
瞬時点灯(ONワンショット) / 瞬時消灯(OFFワンショット)
インタフェース スイッチ(SW) Teach-inデータ送信用 / 電源ON/OFF用
ステータスLED  データ送信確認 / 電源ON/OFF確認用(赤色1灯)
サイズ・質量等 筐体寸法  70×34×16 mm(突起部含まず)
質量 約30 g(本体のみ、内蔵電池含む)
適合信号灯直径 〇天面へ直接貼付けの場合
平面取付の調整ができればΦ寸法に制約はありません。
〇取付台使用時 オプション品(別売)
Φ30~Φ65 mm
主な筐体素材 ASA樹脂
規格等 RoHS規制 RoHS準拠
電波法 国内電波法準拠(技適番号:206-000372)
耐振動性 33.3Hz/2.2G、XY方向:2h、Z方向:4h
防水・防塵 非対応
その他 補助電池寿命 約5年(常温、無照明下、送信間隔 1時間に数回程度)
※設置環境や動作状態によっても異なります。
オプション品(別売)  シグナルウォッチャー取付台(SE-SWP01A)

Seagull Viewer(シグナルウォッチャー用稼動監視ツール)仕様

名称 Seagull Viewer(シグナルウォッチャー用稼動監視ツール)
型名 SW-EW001A
一般仕様 対応OS Microsoft® Windows 7
Microsoft® Windows 8.1
Microsoft® Windows 10
ソフトウェア環境 Microsoft.NET Framework 4.6.1以降
ハードディスク容量 500 MB以上の空き容量があること
画面サイズ 1024×768以上

シグナルウォッチャーに関するお問い合わせ

お問い合わせはこちら

おことわり

本機は国内仕様です。日本国外でご使用された場合は、当社ではいかなる責任も負いかねます。また、日本国外での使用に対する現地の法令、規則等については、弊社ではお答えすることができません。
本機を使用したことにより生じた、人体、設備、財産等の直接的・間接的を問わずいかなる結果に対して、弊社は一切の 責任を負わないものとします。
本機は日本で認可された無線周波数を使用しております。海外においては国ごとに認可周波数が異なることがあり、日本以外で使用すると現地法令等に違反する可能性があります。海外でのご使用については当社では一切の責任を負いかねますのであらかじめご了承ください。
仕様の一部は改善のため予告なく修正・変更することがあります。あらかじめご了承ください。

サポートポリシー

当社は製品の保証およびサポートの基本方針をまとめ「サポートポリシー」として制定いたします。
製品保証
保証期間 製品に同梱されている保証書に記載の内容に準じます。
保証内容 製品に同梱されている保証書の記載の内容に準じます。
免責事項 製品に同梱されている保証書の記載の内容に準じます。
製品サポート
製品サポート期間 次項に定めるアフターサービスについて本製品販売終了後2年間対応いたします。
製品サポート 製品品質に関するご相談ならびにご不明な点は下記までお問い合わせください。
 ・ 電話受付:当社 各営業所で受け付けいたします。
 ・ WEBサイト受付:当社 産業機器 オリジナル製品 WEBサイトで受け付けいたします。
製品不良が疑われる場合は、原因究明・報告など対応させていただきます。

※本内容は、予告なく変更する場合があります。

[2024年4月制定]
