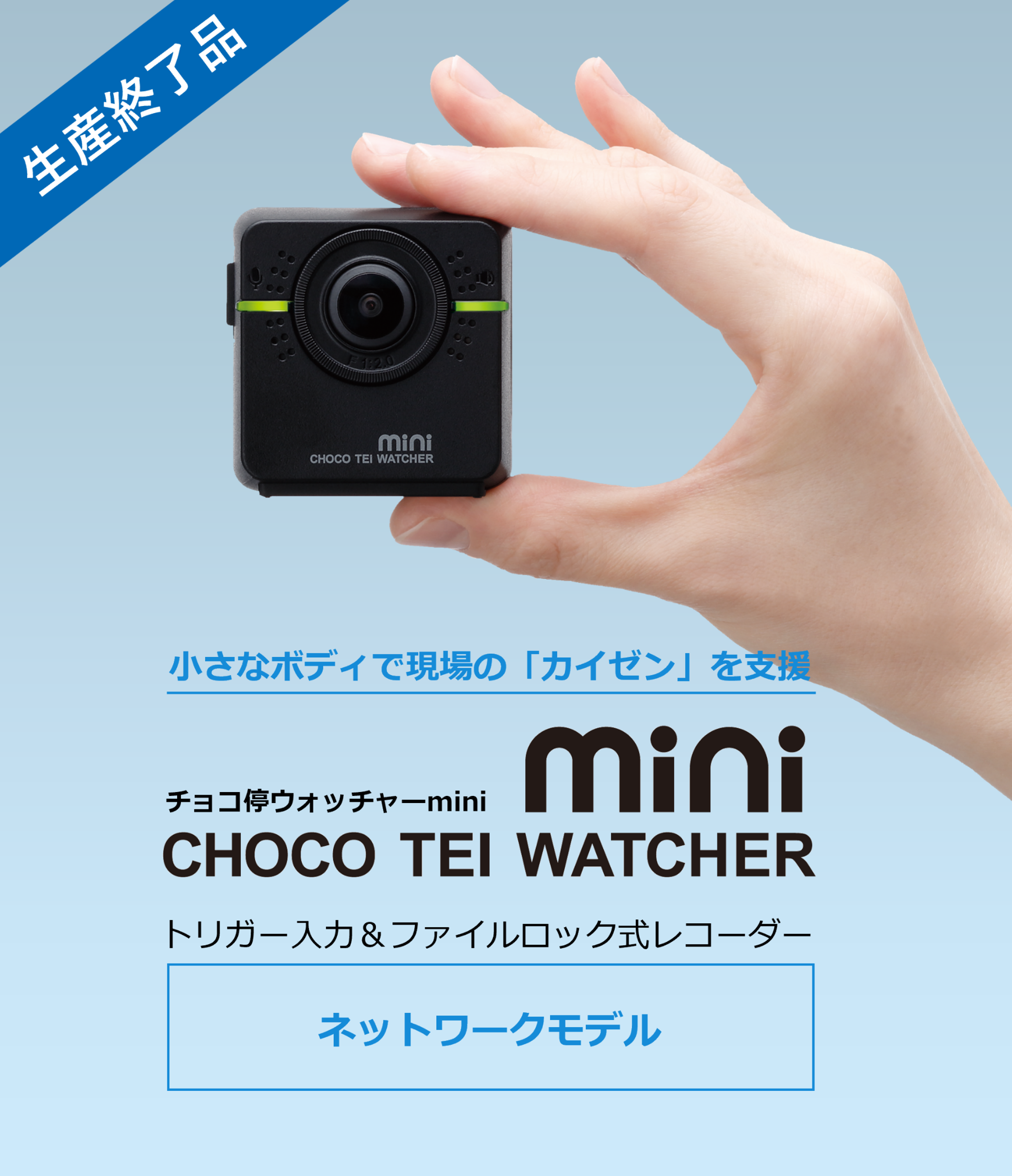

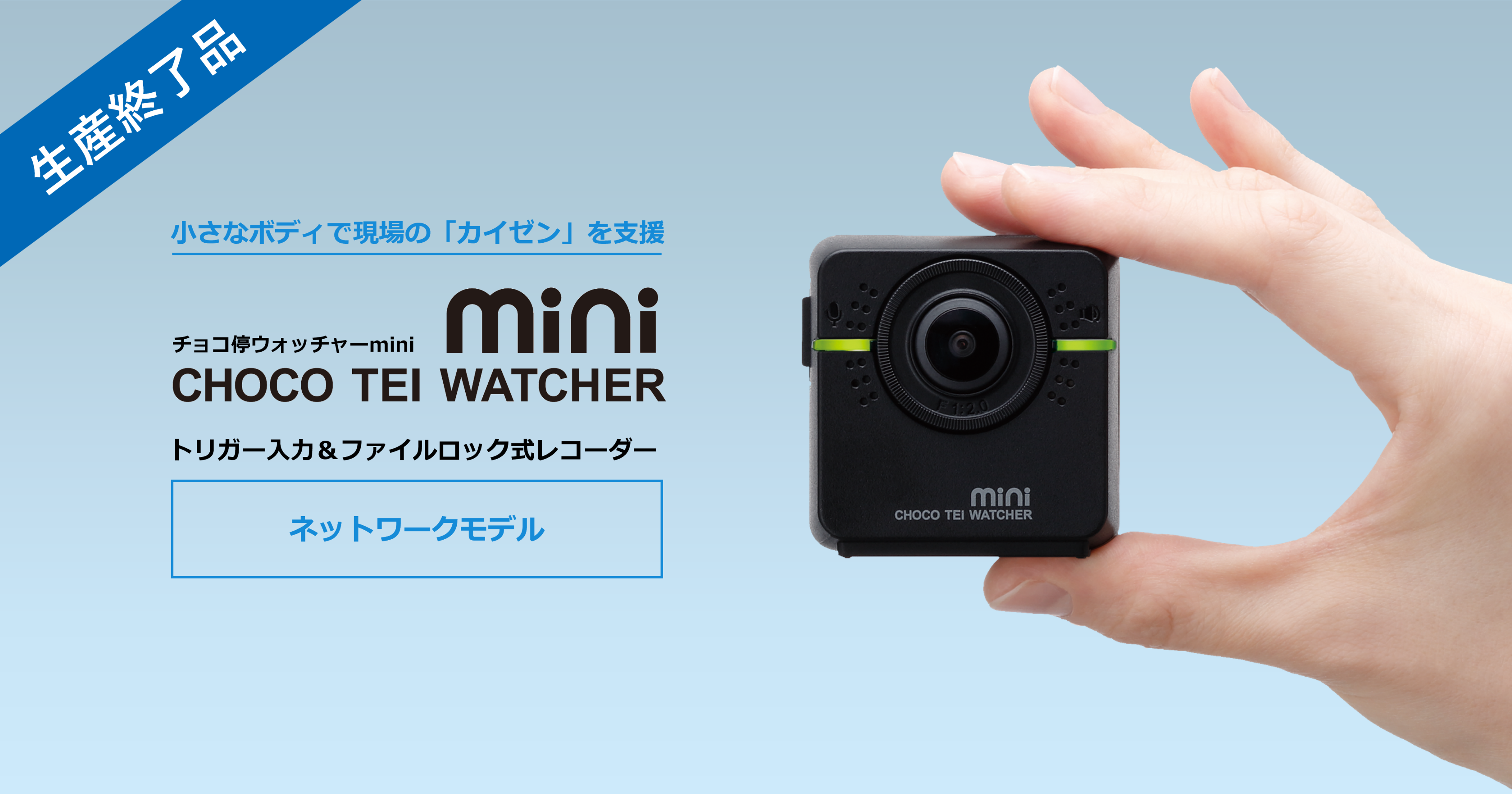

チョコ停ウォッチャーmini IB-MCT001

小さなボディで現場の「カイゼン」を支援します。
トラブル前後の音と映像をトリガーロック保存。

特長

製造現場で起こるチョコ停を「見える化」、現場のカイゼンに貢献。

導入事例

チョコ停ウォッチャーminiはこんな用途で活躍します。

製造ラインの停止信号をトリガーにして「停止原因」を究明する。
装置の異常信号をトリガーにして「異常原因」を解析する。

トリガー録画機能で、問題発生前にさかのぼって記録

トリガー録画機能で、問題発生前にさかのぼって記録を残せます。トリガー録画機能は、下記2つの方法が選べます。

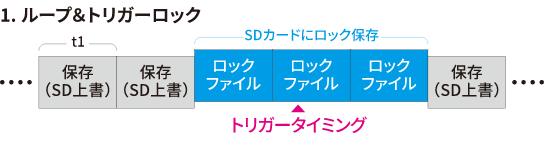

動画は録画単位(t1)毎にmicroSDカードに繰り返し保存されます <ループ>。 トリガー入力を受け付けると、トリガータイミングの動画とその前後の動画を3ファイル分ロック(上書き禁止)して保存します<トリガーロック>。 録画単位(t1)は「1分」・「3分」・「5分」・「10分」から選択できます。

※このモードではmicroSDカードの寿命対策として、ロック動画はSDカード容量の30%を超えないこととしています。32GBのmicroSDカードで保存できるロック動画は約60分です。

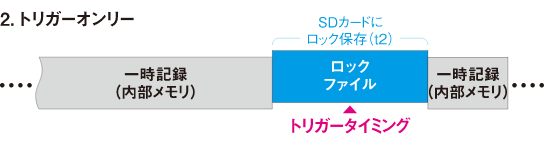

動画は本体内部メモリに一時記録されます。 トリガー入力を受け付けると、トリガータイミングを中心とした1つの動画ファイル(上書き禁止)を生成し、microSDカードに保存します<トリガーオンリー>。SDカードにはトリガー入力時のみの保存動作で、SDカードの長寿命化が期待できます。 録画単位(t2)の基本設定は、「20秒」「40秒」より選択できます。(トリガーが連続して入力された場合、1ファイル当たりの録画時間は延長されます。)

※このモードではSDカード内のほぼ全領域がロックファイル保存領域となります。32GBのSDカードで保存できるロック動画は約275分です。

狭い場所や装置内部にも設置可能な小型設計

狭い場所や装置内部にも設置可能な小型設計。最短撮影距離は約240 mm。画角は110°または180°の近距離ワイドビューで、ターゲットをしっかり撮影できます。
設置後は本機の状態が一目でわかるLED表示機能を採用し、より多くの現場に設置できるサイズとデザインにこだわりました。

ブラウザによるネットワーク操作(遠隔操作)

ネットワーク対応だから、パソコン画面からも現場を監視。ブラウザを使用するので、専用ソフトいらずで使いやすい。

■遠隔での設定、動画確認が可能
LAN接続なので、設置した場所に行かなくても本機の各種設定(システム設定、カメラ設定、ネットワーク設定など)を行ったり、リアルタイム動画や保存済動画を確認することができます。
また、PCに動画ファイルをダウンロードすることで、汎用プレーヤーによりフルHDで詳細を確認することができます。

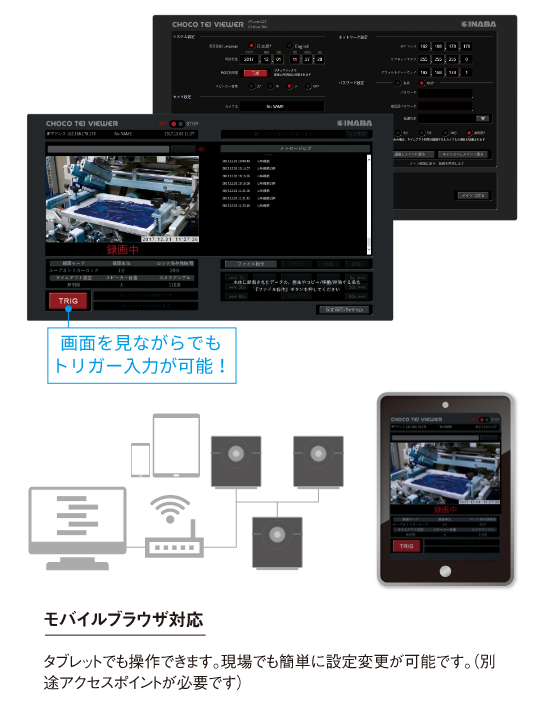

■ブラウザ画面でも現場の様子を確認
本機にアクセスすることで表示される”CHOCO TEI VIEWER”はブラウザで動作します。
このビューアー上でリアルタイム動画を見ながらトリガー入力することができます。
また、ブラウザを複数立ち上げると、複数の本機と接続し、異なる現場の状況を同時に確認することもできます。

■ビューアーや設定画面を保護するパスワード機能
セキュリティを強化するため、本機へのアクセスや設定変更画面をパスワード保護することができます。
保護設定は、「本機へのアクセス時のみ入力」、「設定画面への移行時のみの入力」、「入力設定なし」の3種類から選択できます。

対応ブラウザ(動作確認済)
[スマートフォン・タブレット] Chrome(Android版)・Safari(iOS※1)
[PC] Chrome(Windows版)・Internet Explorer11※2
※1 Mac OS(Mac PC)には対応しておりません。
※2 IEでは音声は出力されません。

紹介動画

チョコ停ウォッチャーmini

システム構成

仕様

名称 チョコ停ウォッチャーmini
型名 IB-MCT001
一般仕様 電源入力 / 定格電力 DC5 V~48 V / 2.5 W
動作温度 / 湿度範囲 -10℃~45℃ / 10%~80%R.H.
保存温度 / 湿度範囲 -20℃~60℃ / 10%~80%R.H.
記録メディア microSDHC(Max32GB)Class10以上 動作温度保証85℃以上(※別売)
録画ファイル MOV形式
AV記録フォーマット 1920×1080 30fps、MPEG-4 AVC/H.264
カメラ仕様 イメージセンサ 約1676万画素 1/2.3型CMOSセンサ
レンズ F=2.0 FOV=180°等距離射影フィッシュアイレンズ
画角 水平180°垂直92°/ 水平110°垂直56°
最低被写体照度 4.3 lux(※1)
撮影距離 約24 cm~∞
音声機能 音声 48 kHz 16bit モノラル PCM方式
マイク / スピーカー モノラル(無指向性)/ モノラル
時計機能 リアルタイムクロック リアルタイムクロック内蔵(日付、時間)、月差±90秒
時計バックアップ 内蔵二次電池 バックアップ時間30日
(満充電時間:完全放電状態から24時間連続通電)
インタフェース 本体表示 2色LED×2(表示色:赤、橙、緑)、エラーおよびステータス表示
トリガー入力 ドライ接点(無電圧接点)入力および
ライブビューよりトリガー入力
電源スイッチ なし
入力コネクタ / 適合端子 メーカー:オムロン株式会社
本体側端子型式:XW4A-04B1-H1
適合コネクタ型式:XW4B-04B1-H1(付属品)
通信機能(Ethernet) RJ45コネクタ 100BASE-TX
サイズ・質量等 筐体寸法  54.0×55.4×34.0 mm(本体のみ、突起含まず)
質量  約78 g
主な筐体素材 PC/ABS
規格等 RoHS規制 RoHS準拠
VCCI VCCI Class B
防水・防塵 / 耐振動 非対応 / 2G 33Hz XYZ各1時間
その他 ビューアー表示言語 日本語/英語(※2)
本体固定ネジ規格 1/4-20UNC

(※1)暗い場所での撮影は、動画の品質をご確認の上、ご使用ください。
(※2)本機は国内仕様です。

推奨SDカード ※microSDカードは別売りです。

メーカー:ハギワラソリューションズ株式会社
・標準タイプ:CM-MSDB-032GS(N01MZS)
・高信頼性タイプ:CQ-MSDB-032GS(N01QZS)

CHOCO TEI VIEWER(ビューアー)仕様

表示方法 本機にPCを接続し、ブラウザ上で表示
推奨PCスペック IE11以上が動作するPC
対応ブラウザ 【Windows】 Chrome、Internet Explorer11(※3)
【Android】 Chrome
【iOS】 Safari(※4)
機能 各種設定、ファイル操作、状態表示、撮影中動画表示(※5)、録画済動画簡易再生(※5)

(※3)IEでは音声は出力されません。
(※4)Android、iOSではファイルダウンロードはできません。
(※5)表示/再生解像度:640x360、最大約30fps(通信環境により変動します。)
