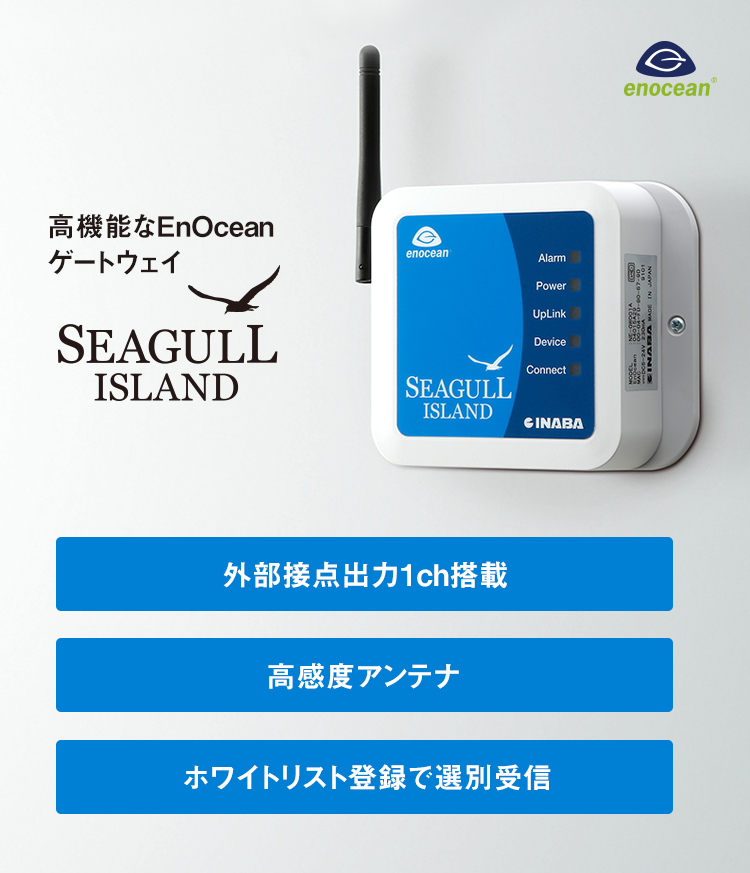

EnOceanゲートウェイ シグナルウォッチャー用受信機 NE-GW001A

EnOceanパケットをLAN/USBに変換!
汎用EnOceanセンサの受信

特長

EnOcean汎用ゲートウェイとしても最適 ★1

EnOcean無線の受信機として、シグナルウォッチャーはもちろんEnOcean汎用受信機としても最適な設計です。
★1 データパケット長が32Byteを超えるものは受信できません。また、EnOceanの双方向通信・リピーター機能には対応しておりません

ホワイトリスト登録で選別受信 ★2

EnOcean IDをホワイトリストに登録することで、ターゲットとするEnOcean送信機の選別受信(最大99ノード)が可能です。
★2 ホワイトリストの登録がなければ、全受信パケットを上位へ送ります。Modbus TCPスレープモードでは登録必須です。

EnOceanパケットのスルーモードとModbus TCP通信の選択が可能

EnOceanパケットのスルーモードでは、LANとUSBによる出力が選択できます。
Modbus TCP(スレープ)を搭載しており、汎用HMIやSCADA等を利用したモニター画面の構築が可能です。

外部接点出力1ch搭載

上位から制御できる1chを搭載。現場に問題の発生などを知らせるフラッシュライト等を接続することができます。

システム構成

◆ Seagull Island 接続確認済み外部機器(ModbusTCP接続) ※随時更新

PLC

  • オムロン NJ-NXシリーズ (NX102のみ)

タッチパネル表示機

  • デジタル GP4000シリーズ
  • 三菱 GOT2000シリーズ
  • キーエンス VT5シリーズ *1

*1 VT StudionoのPLC通信条件設定で ”PLC通信特殊設定” の ”オプション0” に8000hを入力してください。

汎用SCADA

  • 椿本チエイン 看太郎32
  • JTエンジニアリング Joy Watcher
  • Wonderware InduSoft Web Studio

仕様

名称 EnOceanゲートウェイ
型名 NE-GW001A
一般仕様 電源入力 電源端子:DC5 V~24 V±10%
USBポート:DC5 V±10%
定格電力 1150 mW
動作温度/湿度範囲  0℃~50℃ / 10%~80% R.H.(結露なきこと)
保存温度/湿度範囲  -10℃~60℃ / 0%~80% R.H.(結露なきこと)
ホワイトリスト 受信対象のEnOcean送信機:最大99台
TCPサーバ接続数 Modbusサーバからの接続:最大4台
無線仕様 EnOcean無線 ( 受信のみ) 通信方式 :単信方式
通信周波数 :928.35 MHz
変調方式 :FSK
通信速度 :最大125 kbps
通信距離 :見通し30 m以上
アンテナ仕様 1/4λスリーブアンテナ
インタフェース 通信機能(LAN) 有線LAN Ethernet 100base-TX
RJ45コネクタ
通信機能(LUSB) USB2.0  Micro-Bコネクタ
USBケーブル長は最大3 m
ステータスLED  2色LED(赤、緑) 5個
接点出力仕様 PhotoMOSリレー
最大500 mA  最大30 V(ピークAC / DC)
接点出力端子台 本体側端子型式 :オムロン株式会社製 XW4A-04B1-H
適合コネクタ型式 :オムロン株式会社製 XW4B-04B1-H
サイズ・質量等 筐体寸法 約100×35×100 mm(フランジ部含まず)
約124×4×100 mm(フランジ部)
質量 約150 g
主な筐体素材 ABS樹脂
本体取付ネジ孔 Φ3.5(M3)×2
規格等 RoHS規制 RoHS準拠
VCCI  VCCI Class A
耐振動性 10 Hz ~ 57 Hz / 片振幅0.15 mm
57 Hz ~ 150 Hz / 2.0G XYZ方向各40分
防水・防塵 非対応

EnOceanゲートウェイに関するお問い合わせ

お問い合わせはこちら

おことわり

本機は国内仕様です。日本国外でご使用された場合は、当社ではいかなる責任も負いかねます。また、日本国外での使用に対する現地の法令、規則等については、弊社ではお答えすることができません。
本機を使用したことにより生じた、人体、設備、財産等の直接的・間接的を問わずいかなる結果に対して、弊社は一切の 責任を負わないものとします。
本機は日本で認可された無線周波数を使用しております。海外においては国ごとに認可周波数が異なることがあり、日本以外で使用すると現地法令等に違反する可能性があります。海外でのご使用については当社では一切の責任を負いかねますのであらかじめご了承ください。
仕様の一部は改善のため予告なく修正・変更することがあります。あらかじめご了承ください。
