- 製品情報
- 耐火プラグケーブルタイプ
-

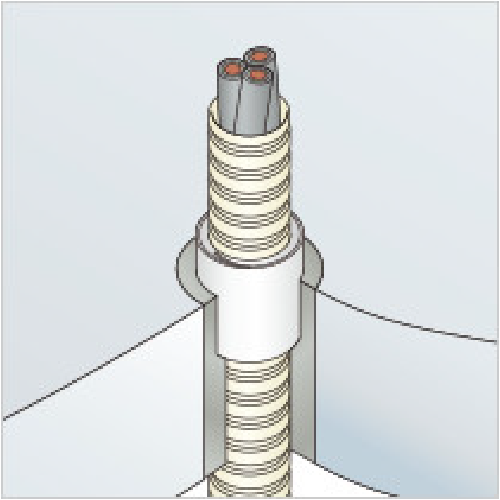

床施工
-

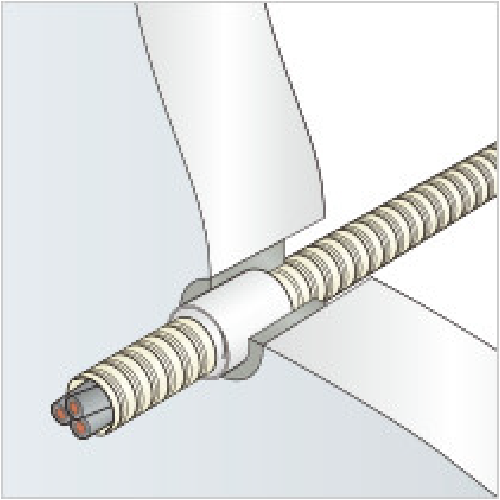

壁施工
-

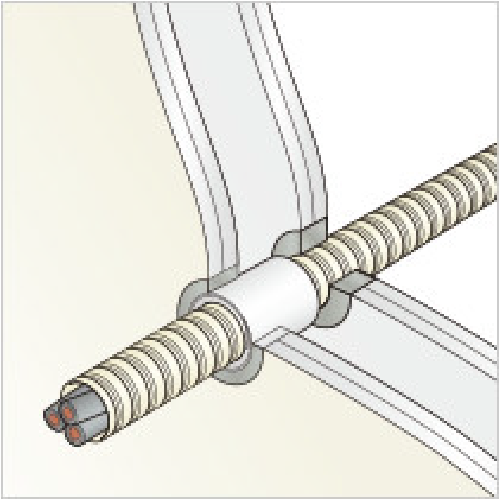

中空壁施工
-

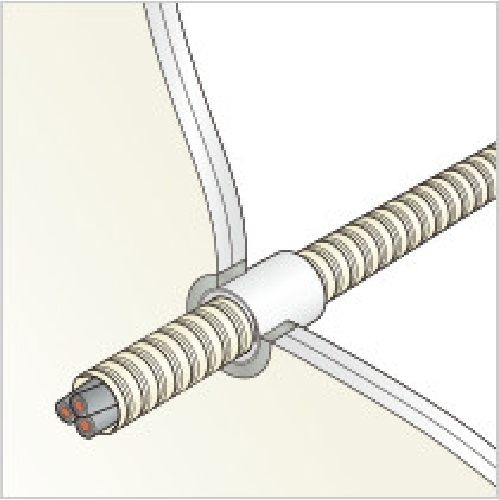

片壁施工

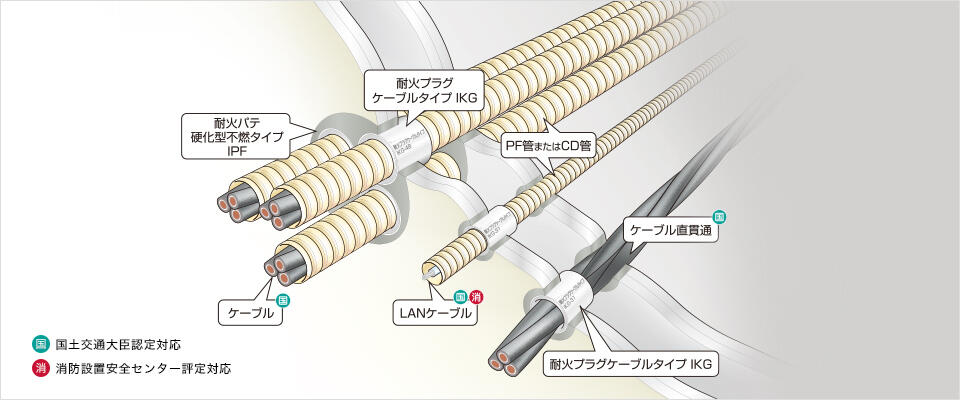

製品特長

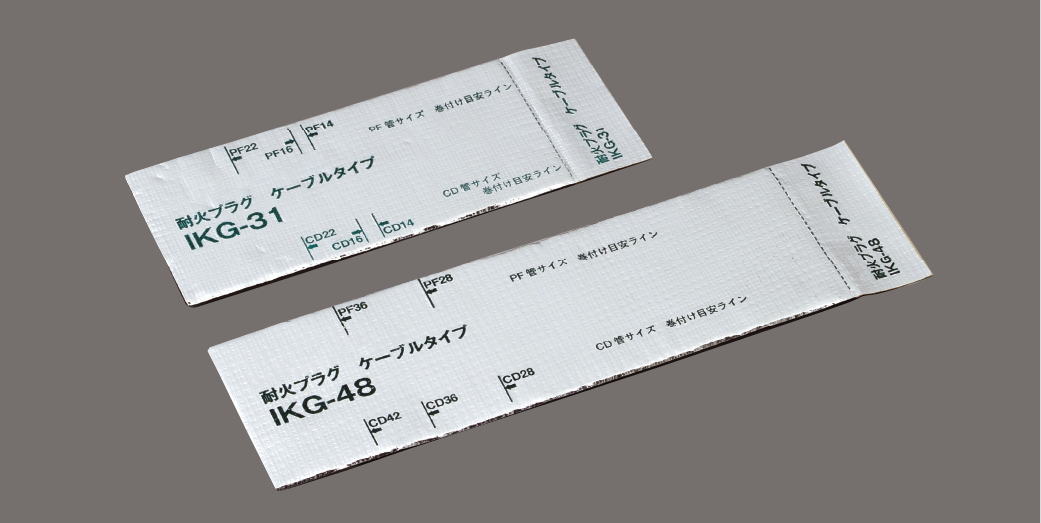

型番・サイズ一覧
| 商品コード | 型番 | 適合配管 呼び径（外径mm） |
直貫通時 最大ケーブルサイズ |
梱包 | 標準単価 | 出荷単位 | |
|---|---|---|---|---|---|---|---|
| PF管 | CD管 | ||||||
| 740-770-63770 | IKG-31 | 22（30.5）以下 | 22（28.0）以下 |
CVT 600V (床は60mm2以下) |
120 | ￥610 | 10 |
| 740-770-63771 | IKG-48 | 36（45.5）以下 | 42（48.0）以下 | 120 | ￥720 | 10 | |
認定範囲
| 床 (ALC・コンクリート) |
中空壁 準耐火構造45分 |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 床 (ALC・ コンクリート) |
壁 (ALC・ コンクリート) |
中空壁 準耐火構造60分 耐火構造 60分 |
片壁 | 中空壁 準耐火構造 45分 |
壁 (ALC・ コンクリート) |
中空壁 | |||||
| 構造 | 認定・評定番号 | PS060FL -0721 |
PS060WL -0551 |
PS060WL -0516 |
PS060WL -0518-2 |
PS045WL -0708 |
KK23 -012号 |
KK23 -002号 |
|||
| 壁厚 | 100mm以上 | 100mm以上 | 90mm以上 | 42mm以上 | 74mm以上 | 100mm以上 | |||||
| 最大 開口径 （）内は 占積率 |
単系統 (PF管/ CD管 1本の 場合) |
φ125mm (48.7%[φ60mm以下の場合64.0%]) | φ80mm (36.0%) | φ68mm (51.1%) | φ68mm (50.8%) | φ65mm (55.9%) | φ80mm | φ68mm | |||
| 複数系統 (PF管/ CD管 3本以下 の場合) |
φ125mm (49.0%) | φ125mm (48.9%) | 矩形 65×150mm (42.6%) | ー | |||||||
| ケーブル・配線 | 総導体断面積 | 736.4mm2 | 402mm2 | 512mm2 | 402mm2 | 449.1mm2 | ー | ||||
| PF管、CD管 | 外径 φ48mm以下 (外接配線Ⅳ14可能) |
1開口あたり3本以下、 外径φ48mm以下 (外接配線Ⅳ14可能) |
外径 φ48mm以下 (外接配線Ⅳ14可能) |
1開口あたり1本以下、 外径φ48mm以下 (外接配線Ⅳ14可能※2) |
|||||||
| ※1挿入ケーブル | 動力線 | 600V CV 38mm2 の動力線および通信線など | 600V38mm2 (専有断面積) 114mm2 (総専有断面積) |
||||||||
| 制御 ケーブル |
600V10C×1.25mm2 | ||||||||||
| 絶縁電線 | 600V14.0mm2 | ||||||||||
| 着色識別ケーブル | φ12.0mm | ||||||||||
| 耐火電線 | 2C×φ1.2mm | ||||||||||
| 光 ファイバー |
φ9.5mm | ||||||||||
| インターホン | 10C×0.65mm (φ5.7) | ||||||||||
| 同軸 ケーブル |
φ10.2mm | ||||||||||
| 電子 ボタン 電話線 |
30P×0.50mm | ||||||||||
| LAN ケーブル |
φ5.1mm | ||||||||||
| ケーブル※1(直配線) | 導体断面積 | 600V CV 38mm2 | ー | ||||||||
※1：適用ケーブルについては、認定書・評定書をご確認ください。
※2：特定共同住宅の中空壁の区画に適用されます。
注：屋外でのご使用の際は、紫外線、雨水などが当たらないように処置してください。
