- 製品情報
- コンセント・スイッチボックス用耐火パテ
-

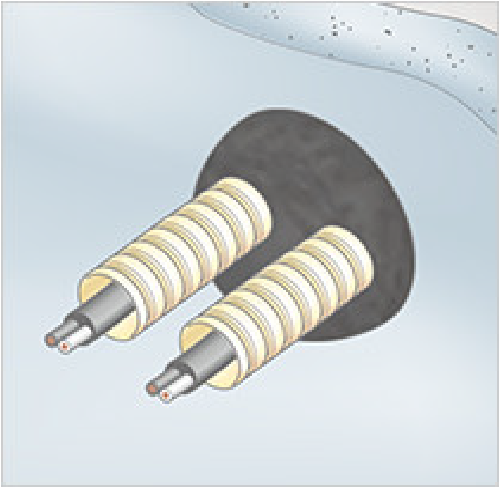

壁施工
-

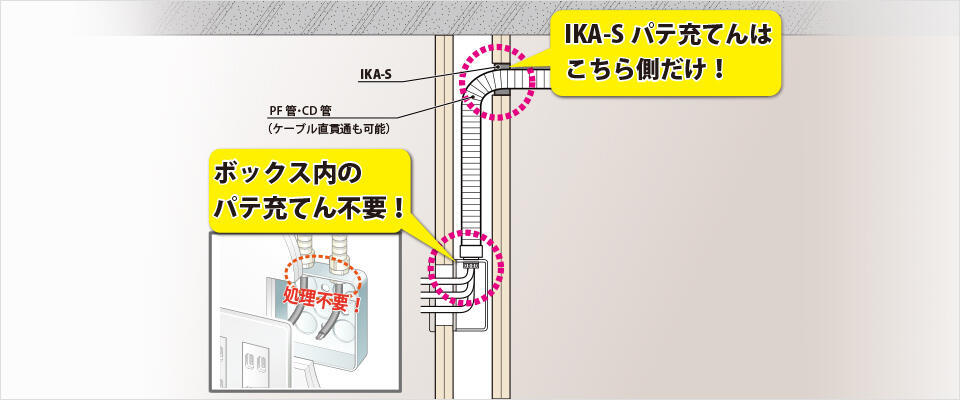

中空壁施工
製品特長
型番・サイズ一覧
| 商品コード | 型番 | 内容量 | 梱包 | 標準単価 | 出荷単位 |
|---|---|---|---|---|---|

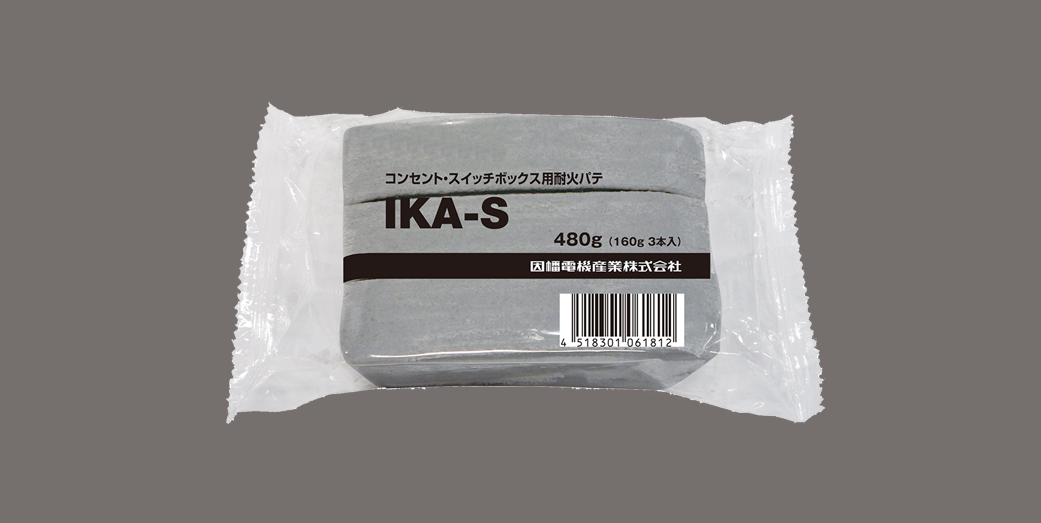

| 740-770-81766 | IKA-S | 480g | 12 | ￥2,050 | 1 |
認定範囲
| 国土交通大臣認定番号 | PS060WL-0831 | |
|---|---|---|
| 構造 | 壁 (ALC・コンクリート)、中空壁 | |
| 壁 | 厚さ | 100mm以上 (鋼製ボックス: 1～3個の場合) 115mm以上 (鋼製ボックス: 4～6個の場合) |
| 開口寸法 | 鋼製ボックス 開口部 |
286×95mm以下 |
| 配管貫通部 | 120×80mm以下 または φ80mm以下 | |
| 占積率 (鋼製ボックス貫通孔の面積に対する ケーブル断面積の総合計の割合) |
36.8%以下 | |
| 合成樹脂製 可とう電線管 (JIS C 8411) |
種類 | PF管・CD管 |
| 外径 | φ36.5mm (呼び径28) 以下 | |
| ケーブル※ | 導体断面積 | 22mm2 以下 (ケーブル1本あたり) 151.9mm2 以下 (総導体断面積) |
| 鋼製ボックス | 寸法 | 320(±4)×117(±4)×54mm以下 厚さ 1.6mm以上 |
※電力線、通信線(光ファイバーを含む)
