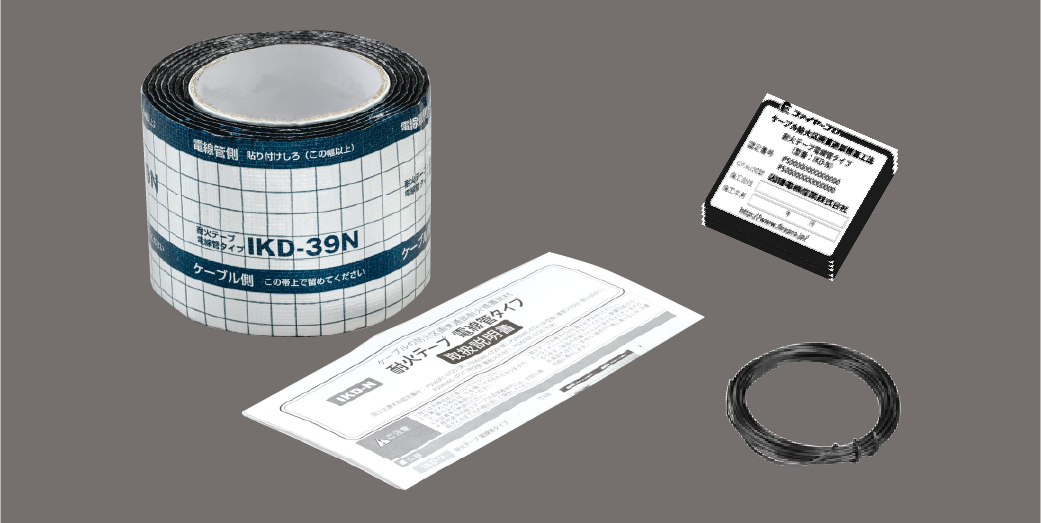

- 耐火テープ電線管タイプ（地震対策品）
-

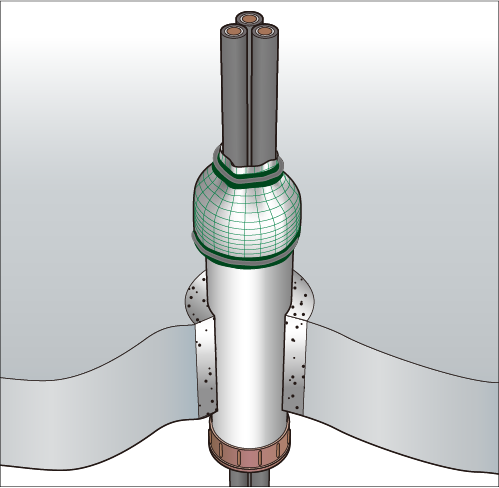

床施工
-

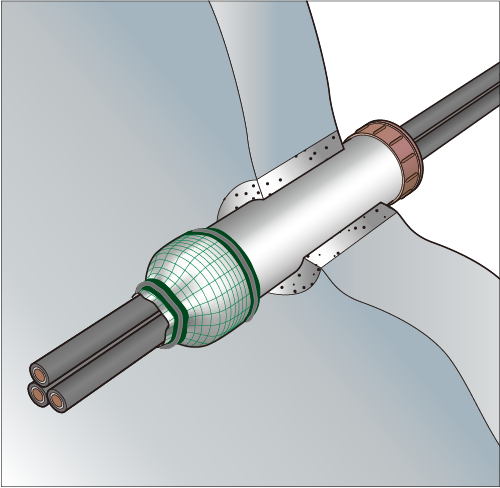

壁施工
-

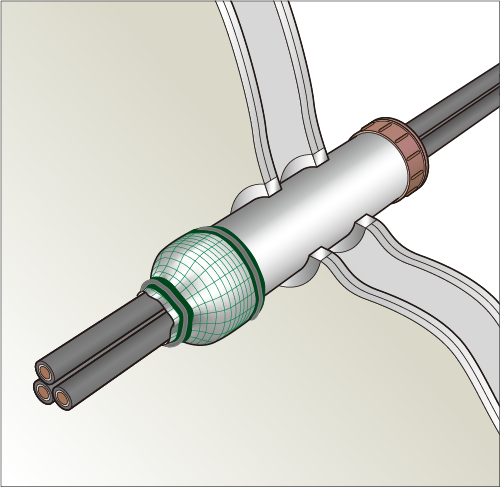

中空壁施工
-

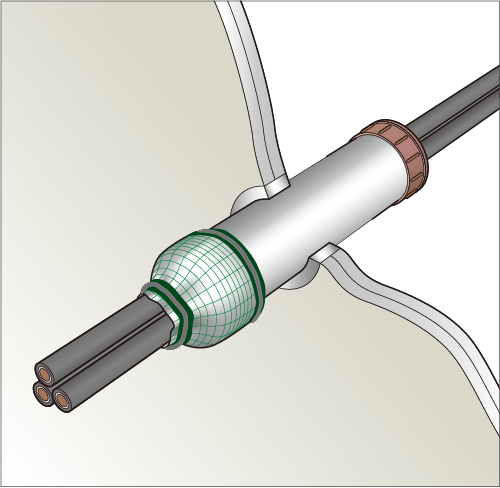

片壁施工

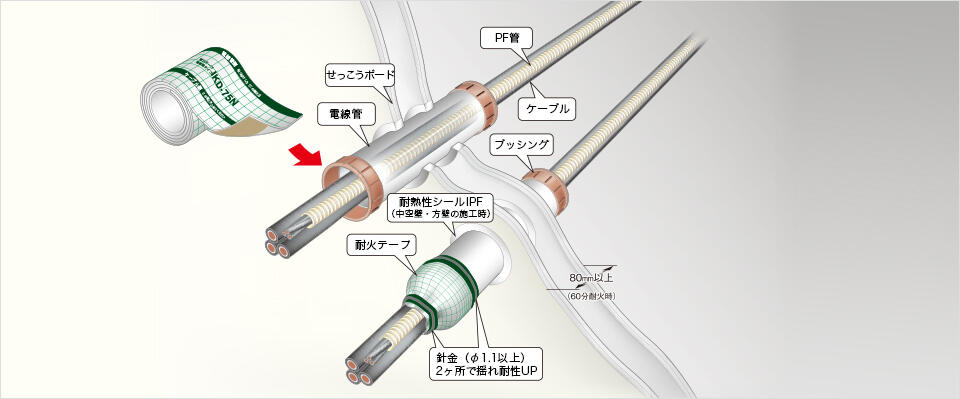

製品特長
型番・サイズ一覧
| 商品コード | 型番 | 適合電線管サイズ(mm) （厚鋼・薄鋼・ねじなし） |
施工可能箇所 （目安） |
梱包 | 標準単価 | 出荷単位 |
|---|---|---|---|---|---|---|
| 740-770-63710 | IKD-39N | φ19～φ39 | φ19：22ヶ所 φ25：18ヶ所 φ31：15ヶ所 φ39：13ヶ所 |
12 | ￥8,740 | 1 |
| 740-770-63711 | IKD-75N | φ42～φ75 | φ51：10ヶ所 φ75：7ヶ所 |
6 | ￥14,200 | 1 |
| 740-770-63712 | IKD-104N | φ85～φ104 | φ85：5ヶ所 φ104：4ヶ所 |
6 | ￥16,380 | 1 |
認定範囲
| 床・壁構造 (国土交通大臣が認定したもの) |
床 (ALC・ コンクリート) |
壁 (ALC・ コンクリート) |
中空壁 準耐火構造60分 耐火構造60分 |
中空壁 準耐火構造45分 |
片壁 片面強化せっこうボード 重ね張り (Sウォール※) |
||||
|---|---|---|---|---|---|---|---|---|---|
| 国土交通大臣認定番号 | PS060FL -0723 |
PS060WL -0729 |
PS060WL -0728 |
PS045WL -0727 |
PS060WL -0726-1 |
||||
| 構造 | 床・壁厚み | 100mm以上 | 75mm以上 | 80mm以上 | 74mm以上 | 42mm以上 | |||
| 開口部 | 形状 | 円形 (φ 175以下) |
円形 (φ 175以下) |
円形 (φ 160以下) |
円形 (φ 160以下) |
円形 (φ 160以下) |
|||
| 占積率 | 開口面積に対する 鋼製電線管断面積の割合 |
42.0%以下 | 93.3%以下 | ||||||
| 電線管内面積に対するケーブル・ 樹脂製電線管断面積合計の割合 |
69.0%以下 | ||||||||
| ケーブル・配管 | ケーブル | １本あたり | 6.6 kV、325mm2以下 | ||||||
| 鋼製電線管 (JIS C 8305) | 長さ | 218mm以上 | 193mm以上 | 198mm以上 | 192mm以上 | 160mm以上 | |||
| ブッシング※1外径 金属製電線管用の付属品 (JIS C 8330：継ぎ手・ブッシング2号) その他の鋼製、樹脂製 長さ |
外径 | 127mm以下 | |||||||
| 長さ | 49mm以下 | ||||||||
| 鋼製電線管埋戻し材 | モルタル | IPF (耐火パテ硬化型不燃タイプ) | |||||||
| 合成樹脂製可とう電線管 (JIS C 8411) |
PF管 (外径) |
36.5mm以下 (PF-28以下) | |||||||
| CD管 (外径) |
27.5mm以下 (CD-22以下) | ||||||||
| 硬質塩化ビニル電線管 (JIS C 8430) 外径 |
外径 | ー | 36.5mm以下 (VE-28以下) | ||||||
※ Sウォールは吉野石膏株式会社の登録商標です。
※1：厚鋼 φ 36mmサイズで外径45.5mm、長さ34.8mmサイズのねじなし（打ち込みタイプ）ブッシングを使用し、貫通配線が少ない必要に応じて IKD-75N をご使用ください。
ダウンロードデータ
-
国土交通大臣認定書 床 PS060FL-0723
-
国土交通大臣認定書 壁 PS060WL-0729
-
国土交通大臣認定書 中空壁（耐火60分・準耐火60分）/木軸 PS060WL-0728
-
国土交通大臣認定書 中空壁（準耐火45分）/木軸 PS045WL-0727
-
国土交通大臣認定書 片壁（片面強化せっこうボード重ね張り） PS060WL-0726-1
-
製品仕様書_IKD-N
-
PS060FL-0723 床
-
PS060WL-0729 壁
-
PS060WL-0728 壁・中空壁
-
PS045WL-0727 壁・中空壁（準耐火45分）
-
PS060WL-0726-1 片壁
-
PS060FL-0723 床
-
PS060WL-0729 壁
-
PS060WL-0728 壁・中空壁
-
PS045WL-0727 壁・中空壁（準耐火45分）
-
PS060WL-0726-1 片壁
-
加振試験報告書_IKD-N
-
製品チラシ_IKD-N
-
取扱説明書_IKD-N
