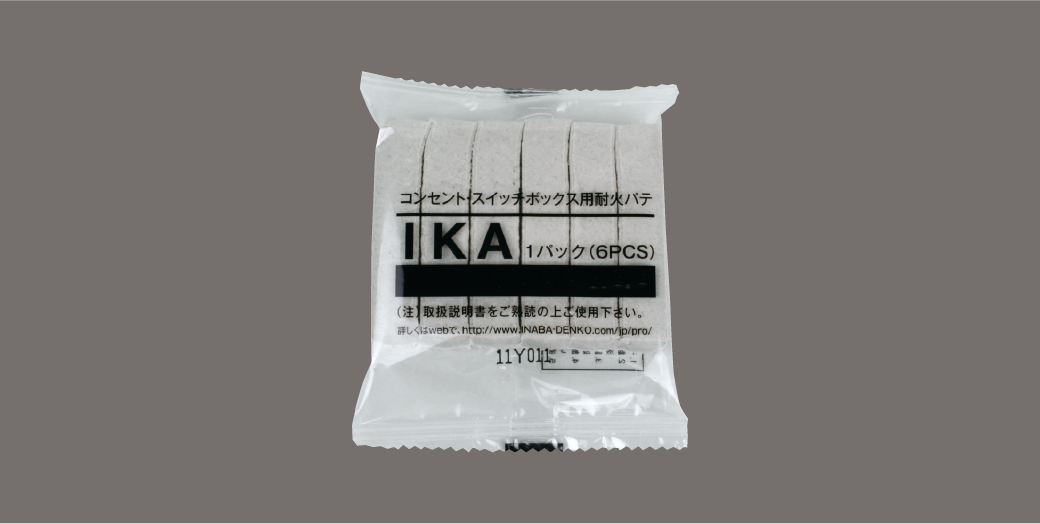

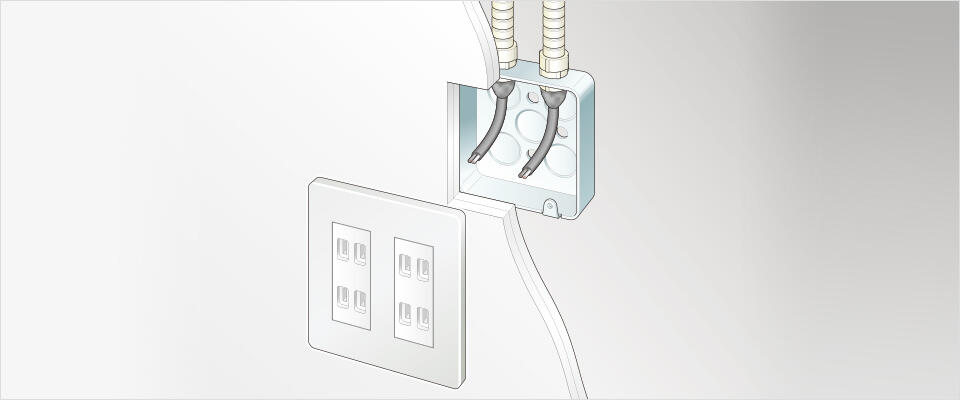

- コンセント・スイッチボックス用耐火パテ
-

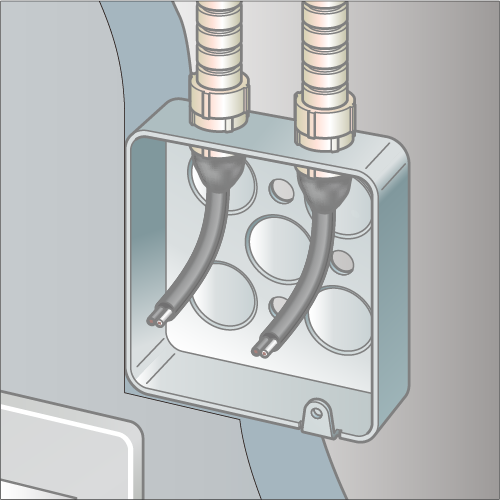

壁施工
-

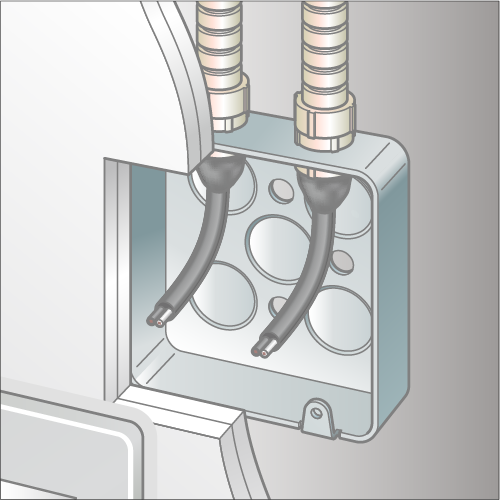

中空壁施工
製品特長
型番・サイズ一覧
| 商品コード | 型番 | 内容量 | 梱包 | 標準単価 | 出荷単位 |
|---|---|---|---|---|---|
| 740-770-81765 | IKA | 65g | 120 | ￥860 | 1 |
認定範囲
| 国土交通大臣認定番号 | PS045WL-0709 | PS060WL-0639 | |||||
|---|---|---|---|---|---|---|---|
| 壁 | 種類 | 準耐火壁 | 壁 | 中空壁 | |||
| 仕様 | 準耐火構造 (45分) | 耐火構造 (60分)・ コンクリート |
両面強化せっこうボード 厚さ12.5mm以上 重ね張り |
||||
| 構造物 (金属製ボックス) |
鋼製ボックス 1～5個用 | 鋼製ボックス 1～2個用 | 鋼製ボックス 3～5個用 | 鋼製ボックス 1～2個用 | 鋼製ボックス 3～5個用 | ||
| 壁厚 | 94mm以上 | 100mm以上 | 115mm以上 | 100mm以上 | 115mm以上 | ||
| 壁開口径 | 開口A (ボックス側) | 矩形 0.01568m2 以下 (151mm× 105mm以下) | 矩形・0.024m2 以下(250×100mm以下) | ||||
| 開口B (ケーブル側) | 円形 0.00153m2 以下 (φ44mm以下) | 円形 0.0017m2 以下 (φ47mm以下) | |||||
| 占積率 (ケーブル断面積) |
36.9%以下 | 32.2%以下 | 34.9%以下 | 32.2%以下 | 34.9%以下 | ||
| ケーブル および管 | ケーブル直貫通 | ケーブル・1本あたり 8mm2以下 (総計 70.5mm2以下) |
(ケーブル直貫通は不可) | ケーブル・１本あたり 22mm2以下 (総計 100mm2以下) |
|||
| さや管貫通 | CD管またはPF管・ 外径 34mm以下 (呼び径28以下) ケーブル・１本あたり8mm2以下 (総計 70.5mm2以下) |
CD管またはPF管・外径 36.5mm以下 (呼び径28以下) ケーブル・１本あたり22mm2以下 (総計 100mm2以下) |
|||||
